粘度測定儀是依據GB/T6538和ASTMD5293試驗方法設計、制造的。適用于測量發動機油在剪切應力約為1200～27000mPa.s，剪切速率為10⁵ ～10⁴ S^-1 的條件下，-5～-35℃的表觀粘度。粘度測定儀采用自動溫控設備，用戶只要在個人計算機上操作即可，簡潔的人機交互界面，使用戶 可以方便快捷的使用粘度測定儀進行分析。同時采用最新的智能控制系統，提升了粘度測定儀的穩定性和可靠性，使溫控精度更加精確，計算精度更高， 填補了國內石油分析儀器行 業的空白。

系統組成

發動機油表觀粘度測定儀由浴槽溫度自動控制系統、定子測定單元、制冷系統、電機轉速測量系統和上位機系統等組成。表觀粘度測定儀采用整機多線程操作控制使儀器實現操作、控制、計算、顯示自動化，大大降低了試驗人員的勞動強度。

測量過程

表觀粘度測定儀采用模糊控溫原理，采用氟利昂壓縮機實現對制冷設備的控溫，能夠準確精密控制制冷冷浴和定子溫度，控制精度高，同時系統能夠根據用戶設定溫度，按照非線性曲線達到設定溫度，只有需要制冷時系統才自動打開制冷設備。測溫系統采用高精度熱電阻

能夠精密測量溫度，測溫精度較高。

為了方便人機交互，系統采用個人計算機對設備進行通信和控制，用戶可以通過上位機對儀器參數進行設置，上位機用VisualBasic進行開發，系統地區分了系統的各種功能，并對每種功能做了詳細了方案設計，使用戶可以迅速、方便、快捷的進行測定。表觀粘度測定儀具有實時監控系統工作參數，并對實驗結果進行存儲功能，具有查詢功能，可以方便的查詢各種油品的歷史數據。

表觀粘度測定儀按照GB/T6538標準，這樣用戶可以使用粘度測定儀進行表觀粘度測定。儀器自帶的自檢自測系統，可以方便快捷的對系統的各個部分進行校準，實驗時，用戶可以首先使用標準油對儀器進行校準，校準結束之后，描繪出粘度和電機轉速的關系，然后通過曲線擬合，獲得待測油品的表觀粘度。

定子測定單元

定子測定單元由五部分構成，包括定子油杯，恒轉矩電機轉子，測溫系統和循環冷浴系統構成。由一個電子馬達驅動一個與定子緊密配合的轉子，在轉子和定子的空隙間充滿試樣，并在靠近定子油杯內壁處放置一個溫度傳感器，通過調節流過定子的循環冷浴溫度來控制試驗溫度，并在定子上安裝了一個 24W的小功率直流加熱器，當定子溫度發生微小變化時，來調節定子的溫度，使溫度可以穩定在±0.05℃以內。

試驗時候，在定子油杯中加入適量油樣，油樣距頂部有2毫米距離，啟動電機，帶著定子轉動，通過調節電機的轉矩，使電機轉矩保持恒定，同時校正轉子的轉速使之作為發送機油表觀粘度的函數。校正結束之后，由校正的結果和轉子的轉速來確定試樣的粘度。

定子測定單元上有2個電氣接口，包括和計算機通信的接口、傳感器接口。通過通信線纜，一端接到定子測定單元的“PC通信口”，另一端加到個人計算機的485通訊口上，即可實現個人計算機對設備的控制。其余2個口線分別連接冷卻循環泵，清洗泵。定子測定單元上還有兩個循環冷浴接口，通過橡膠連接管和循環冷浴相接，用來對定子降溫。

相關儀器：

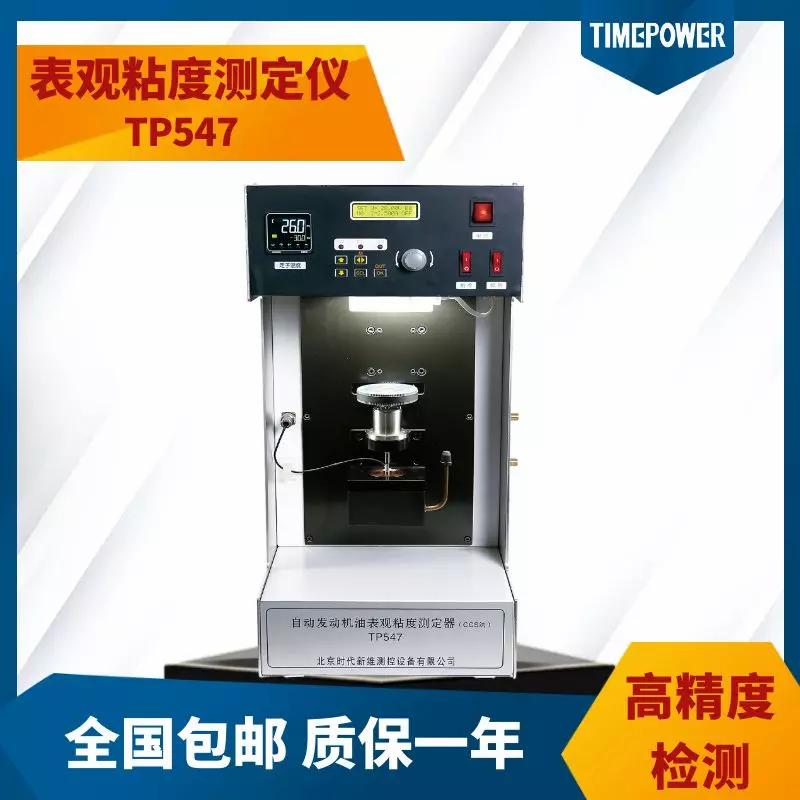

表現粘度測定儀TP547
