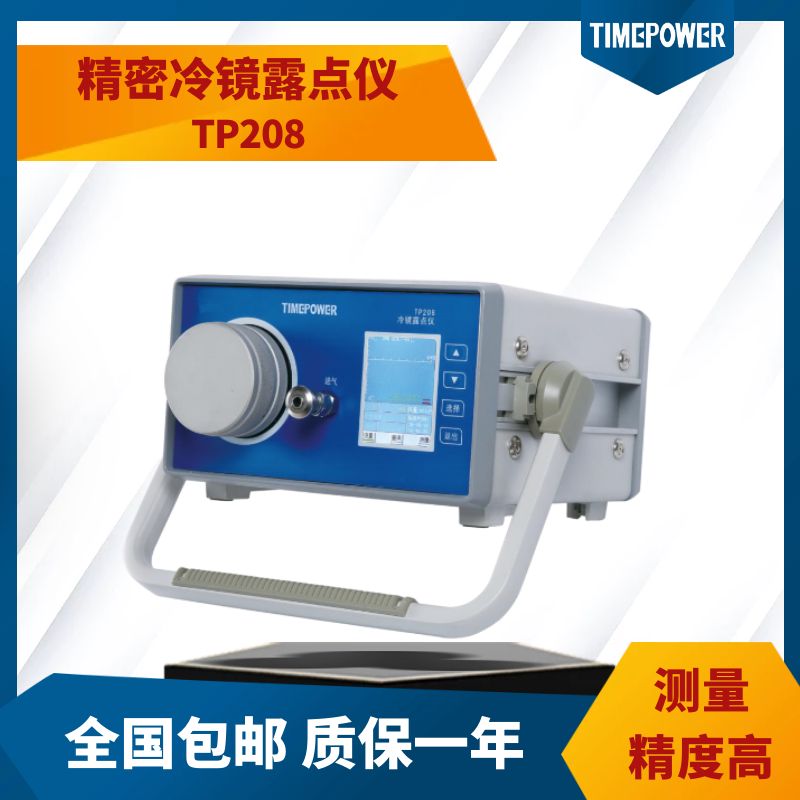

精密冷鏡露點儀TP208適用于GB/T5832.2、GB/T11605、GB/T17283國家標準,廣泛應用于氣象、電力、冶金、石化、電子、紡織、醫藥、食品、空調、航空航天等領域。許多生產過程都需要對濕度進行測量和控制。而采用該測量具有準確度高、量程寬、使用方便等特點，因此國內外普遍用它作為濕度測量的標準儀器，也可作為工業在線測濕儀器。

精密冷鏡露點儀TP208是我公司根據國內外技術發展趨勢和國內外電力工業的需要而開發的新產品。它融合了信號檢測技術、模糊控制及數據處理技術，選用了高性能、高集成度的優質進口先進器件，高度體現了數字技術的先進性，提高了國內此類儀器的技術水平。

精密冷鏡露點儀TP208主要由四部分組成：光路系統、制冷系統、氣路系統、電控系統。測量是基于冷鏡原理，保證直接、精確地反映實際的濕度情況，無滯后現象。

注：1、在常壓下，SF6的凝華點為-63.8℃，這樣當溫度降到-63.8℃以下時，SF6會液化，因而影響對露點的測量。

2、管輸天然氣的水露點范圍一般為-25℃～5℃,在相對的氣體壓力下,水含量范圍(體積分數)為50×10-5～200×10-6在特殊環境下,水露點范圍也可能更寬。

3、精密冷鏡露點儀TP208針對這一情況，在低溫環境使用儀器時，儀器會自動控制制冷溫度，使鏡面溫度不會長時間降到-64℃以下，防止SF6的液化，保證露點測量的順利進行，解決了以往其它儀器不能在低溫環境下測量低露點的問題。

功能特點

1、基于冷鏡原理，直接、準確的反應實際的濕度情況，無滯后現象；

2、不需校準，全程曲線跟蹤修正；

3、超大儲存功能及查詢功能；

4、操作簡單、攜帶方便、重復性好、響應速度快；

5、可視化顯示凝霜進度，便于判斷測試進程；

6、抗污染、抗干擾；

7、靈敏度高、穩定性好；

使用方法

1、測量前確認精密冷鏡露點儀TP208調節閥完全關閉。

2、通用接頭正確連接待測設備，確保不漏氣。

3、用手握住調節閥，將快速接頭用力插入儀器前面板進氣口處，聽到“咔”的一聲，證明快速接頭已正確連接到儀器。

4、開機，選擇要測量的氣體，按“OK”鍵選擇。

注：測量前若有條件應待機狀態使用高純氮氣吹掃15分鐘，此時調節流量調節閥在30L/h以保證后續測量準確度。

5、點擊“設置”按鍵，查看“光能量”欄應顯示在99%～100%，若不在要求范圍按照3.2檢查鏡面操作或選中光能量未使用“OK”鍵調整光能量，當系統自動調整回范圍內時，再次按下“OK”鍵確定后返回初始界面。

6、打開待測設備閥門，慢慢調節調節閥，使儀器液晶屏顯示的流量顯示到（20～30）L/h。

7、當曲線平穩呈直線狀且露點圖標完全覆蓋至頂端橫線處此時可判定露點穩定，可以記錄數據，按“停止”鍵結束測量。

8、測量完成后，讓溫度回升到環境溫度后，若再次測量，重復上述3.5步驟5、6、7即可；若結束，應過程關閉設備閥門，當本設備顯示界面流量為0L/h時，關閉調節閥。

9、用手將快速接頭的卡套向前推，可將快速接頭拆下。

注：1.氣路管與接頭的連接部位應注意不要打死彎，否則破壞管口密封性。

2.氣路管在長期不用時，應用密封塞密封處理，防止管路污染或受潮。

3.氣路管密封性不好時，測量結果將不準確。

清潔

冷鏡必須進行周期性的清潔。當精密冷鏡露點儀TP208警告需要進行清潔時，可用干凈的棉花或脫脂棉輕輕擦拭，禁止使用滲漬過的紙。如有可能，可用滲過無水酒精的棉花擦拭。

光源和接收管只能用吹掃球吹拭的方法進行清潔。

簡易操作流程

測量前的準備

1.選擇正確的接頭并干燥,然后連接到取氣管路。

2.完全關閉流量調節閥,連接管路到設備取氣口。

3.儀器通電并開機,將取氣管路快速插頭插入儀器進氣口。

4.確保氣室密封良好,順時針旋緊氣室蓋。

測量

1．選擇待測氣體。

2．按確定即進入測量界面，按測量鍵即開始測量。

3．當鏡面溫度基本不變（即曲線基本走平），按“停止”鍵即結束測量，此時屏幕上顯示露點值和水分值（結果顯示區上排為未考慮環境溫度對設備含水量有影響的結果，下排為根據環境溫度修正后的值，僅限于SF6氣體）；

結束測量

1．先關設備閥門(若有),再關流量調節閥；

2．拆管路,關機,拔電源線.

注意事項

1．測試鋼瓶氣必須接減壓閥,測鋼瓶新氣對氣路和接頭等干燥程度有更高的要求,需要沖洗管路更長時間.(可用細長螺絲刀頂開取氣管路快速插頭內的自封閥沖洗,這樣干燥快,效果好)

2．可靠連接和緊固,避免漏氣.

3．若連續多次測量,需等待鏡面溫度回升到室溫以上以消除鏡面上已有的霜層再進行下次測量.(鏡面霜層未消除干凈,系統將提示檢查鏡面)
