一、儀器概述

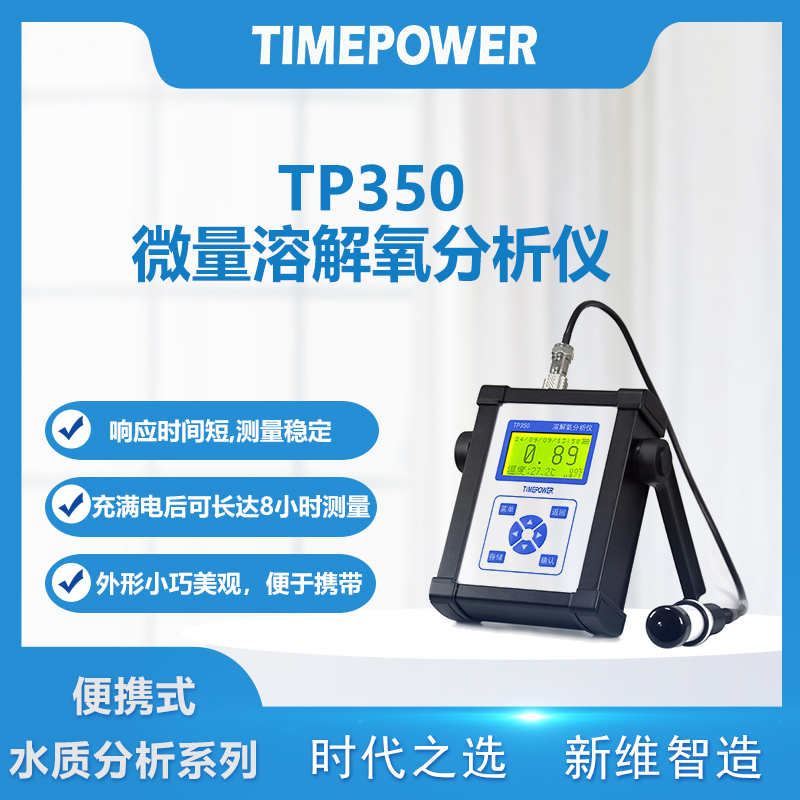

TP350溶解氧分析儀是一款便攜式設備，依據GB/T12157-2022《工業循環冷卻水和鍋爐用水中溶解氧的測定》及HJ506-2009《水質溶解氧的測定電化學探頭法》標準設計，適用于各行業溶液中微量溶解氧的測量。其采用隔膜電極法，通過先進的單片機技術和高精度測量電極，實現快速、穩定的溶解氧測量。

二、工作原理

該分析儀利用隔膜電極法連續測定溶解氧。隔膜由聚四氟乙烯纖維、聚乙烯等組成，鉑金作為正電極，鋁、鉛作為負電極，兩電極浸沒在電解質溶液中。水中的分子氧通過隔膜擴散到電極表面，發生電極反應。在電極參數一定的情況下，擴散電流與水樣中的氧濃度成正比，從而實現對溶解氧的測量。

三、功能特點

• 高精度測量電極，響應時間短，測量穩定。
• 先進的貼片工藝及一體化設計，電路穩定耐用。
• 中文菜單式操作，易于理解，操作便捷。
• 數據循環存儲功能，斷電數據存儲可達10年以上。
• 連續使用時間長，充滿電后可測量8小時。
• 外形小巧美觀，便于攜帶。

四、操作順序及內容

1. 儀器安裝方式：便攜式，方便攜帶至測量現場。

2. 溶解氧電極安裝方式：采用流通池式安裝，盡量接近取樣點位置，確保測量準確性。

3. 開機檢查電量：開機后，查看儀表右上角電量顯示，確保電量大于等于2格，以保證測量過程中電量充足。

4. 連接電極并檢查：關機后，連接溶解氧電極，并檢查電極滲透膜外觀是否正常。若發現破損、變形、堵塞等情況，請及時更換。

5. 空氣校準：開機后，查看主界面溫度顯示和當前空氣中氧含量顯示值。若超出8.00±1ppm的偏差范圍，請重新進行空氣校準。確保滲透膜表面無臟污、無水珠等。

6. 安裝電極及管道：將溶解氧電極依次安裝延長桿、O型圈后放入流通池中并擰緊。連接聚四氟乙烯管和乳膠管，確保連接緊密無泄漏。

7. 調整水樣流速：關閉取樣口，調整水樣流速至500mL/min～1000mL/min，觀察流通池內部透氣膜應無氣泡。若存在氣泡，需調整流速并趕出氣泡。

8. 測量并記錄數據：觀察儀表主界面DO值，若在2-3分鐘內無變化，則存儲并記錄測試值。

9. 關閉取樣口及清理：關閉取樣口，取下連接管。觀察儀表電量顯示，若低于2格請及時充電。若取樣水質污染較為嚴重，請取出溶解氧電極，使用純水沖洗滲透膜防止堵塞。

10. 日常維護：定期進行維護，包括滲透膜檢查、電極填充液更換、零氧驗證等，確保儀器長期穩定運行。一般建議每3個月進行一次維護。

五、注意事項

1. 在操作過程中，注意保持電極和管道的清潔，避免污染和堵塞。
2. 定期檢查電量和電極狀態，確保測量準確性。
3. 在進行空氣校準和水樣測量時，確保環境條件符合測量要求。
4. 遵循操作指南中的步驟和注意事項，避免誤操作和損壞儀器。
